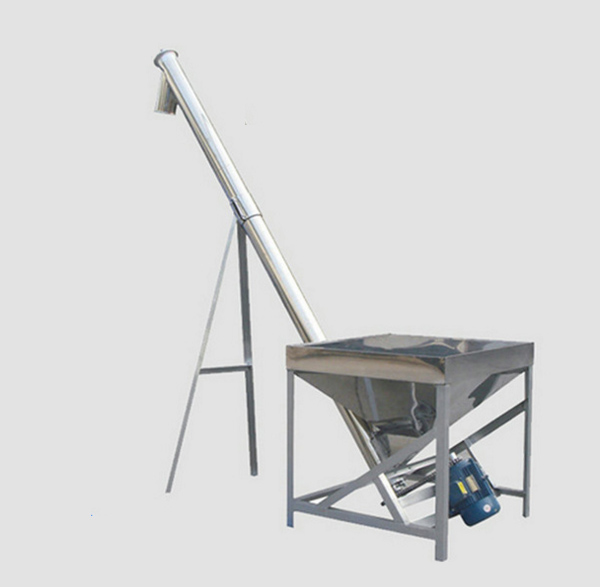

LSA型螺旋輸送機
螺旋輸送機是應用廣泛的一種連續輸送設備。從輸送物料位移方向的角度劃分，可分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，該輸送機是冶金、建材、化工、糧食及機械加工等部門，主
訪問量： 900
0510-86380728
螺旋輸送機是應用廣泛的一種連續輸送設備。從輸送物料位移方向的角度劃分，可分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，該輸送機是冶金、建材、化工、糧食及機械加工等部門，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直輸送，密封性強、操作安全方便等優點，中間可多點裝、卸料。螺旋輸送機不宜輸送易變質、粘性大、易結塊或高溫、怕壓、有較大腐蝕性的特殊物料。
該輸送機的頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承，設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦、吊軸和螺旋軸采用滑塊連接，拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整機可靠性高，壽命長，適應性強，安裝維修方便。
螺旋輸送機工作原理
螺旋輸送機是一種不帶撓性牽引的件的輸送機。旋轉軸上的剛性螺旋葉片將物料推一筆勾銷 而進行輸送，使物料不與螺旋葉片一起旋轉的力是物料自身重量和機過對物料的摩擦阻力，它必須有水平螺旋喂料，以保證必要的進料壓力。螺旋軸在物料運動方向的終端有止推軸承，以承受物料給螺旋的軸向反力。
螺旋輸送機的結構特點
螺旋輸送機由螺旋機本體、進出料口及驅動裝置三大部分組成。螺旋機體包括頭部軸承、尾部軸承、縣掛軸承、螺旋、機殼、蓋板及底座等。驅動裝置有YJ型、YTC型及XWD型行星擺線針輪減速機3種。主要是確定選用的螺旋葉片面形，這要根據所輸送物料情況而定。
螺旋輸送機型號規格參數
|
型號規格 |
螺旋 |
螺距 |
轉速 |
輸送量(m 3 /h) |
轉速 |
輸送量 |
轉速 |
輸送量 |
轉速 |
輸送量 |
|
|
D |
S |
n |
ψ=0.33 |
n |
ψ=0.33 |
n |
ψ=0.33 |
n |
ψ=0.33 |
||
|
小 |
LS100 |
100 |
100 |
140 |
2.2 |
112 |
1.7 |
90 |
1.4 |
71 |
1.1 |
|
LS125 |
125 |
125 |
125 |
3.8 |
100 |
3.0 |
80 |
2.4 |
63 |
1.9 |
|
|
LS160 |
160 |
160 |
112 |
7.1 |
90 |
5.7 |
71 |
4.5 |
56 |
3.6 |
|
|
LS200 |
200 |
200 |
100 |
12.4 |
80 |
9.9 |
63 |
7.8 |
50 |
6.2 |
|
|
中 |
LS250 |
250 |
250 |
90 |
21.8 |
71 |
17.2 |
56 |
13.6 |
45 |
10.9 |
|
LS315 |
315 |
315 |
80 |
38.8 |
63 |
30.5 |
50 |
24.2 |
40 |
13.4 |
|
|
LS400 |
400 |
355 |
71 |
62.5 |
56 |
49.3 |
45 |
38.6 |
36 |
31.7 |
|
|
大 |
LS500 |
500 |
400 |
63 |
97.7 |
50 |
77.6 |
40 |
62.0 |
32 |
49.6 |
|
LS630 |
630 |
450 |
50 |
138.5 |
40 |
110.8 |
32 |
88.6 |
25 |
69.3 |
|
|
LS800 |
800 |
500 |
40 |
198.5 |
32 |
158.8 |
25 |
124.1 |
20 |
99.3 |
|
|
特大型 |
LS1000 |
1000 |
560 |
32 |
277.9 |
25 |
217.1 |
20 |
173.7 |
16 |
139.0 |
|
LS1250 |
1250 |
630 |
25 |
381.7 |
20 |
305.4 |
16 |
244.3 |
13 |
198.5 |
|
